ইলেকট্রনিক সিস্টেমে উচ্চ শক্তির ঘনত্ব এবং ক্ষুদ্রকরণের দিকে বিশ্বব্যাপী চাপ চৌম্বকীয় উপাদান শিল্পকে নতুন আকার দিচ্ছে। এই রূপান্তরের কেন্দ্রে রয়েছে উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমারের EDR সিরিজ—একটি কম-প্রোফাইল ফেরাইট কোর ডিজাইন যা কমপ্যাক্ট আকার, চমৎকার চৌম্বকীয় শিল্ডিং এবং পাওয়ার ইলেকট্রনিক্স অ্যাপ্লিকেশনের চাহিদার জন্য উচ্চ ক্ষমতা হ্যান্ডলিং ক্ষমতাকে একত্রিত করে।
| অপারেটিং ফ্রিকোয়েন্সি | 20 kHz -- 500 kHz |
| আউটপুট পাওয়ার | 10 ওয়াট -- 800 ওয়াট |
| অপারেটিং তাপমাত্রা | -40 °C থেকে +125 °C |
| স্টোরেজ তাপমাত্রা | -25 °C থেকে +85 °C |
| স্টোরেজ আর্দ্রতা | 30% -- 95% |
EDR সিরিজের ট্রান্সফরমারগুলি E‑type, EC, ETD, EER, PQ, বা RM কোর জ্যামিতি ব্যবহার করে একটি প্ল্যানার ফেরাইট কোর আর্কিটেকচারের চারপাশে তৈরি করা হয়। নলাকার কেন্দ্র কলামের নকশা আয়তক্ষেত্রাকার ক্রস-বিভাগের তুলনায় তামার ক্ষয় প্রায় 11% কমিয়ে দেয়, যখন সহজে ঘুরানো এবং উন্নত তাপ অপচয়ের সুবিধা দেয়। লো-প্রোফাইল নির্মাণ স্থান-সীমাবদ্ধ PCB বিন্যাসে পৃষ্ঠ-মাউন্ট একীকরণ সক্ষম করে।
ফ্রিকোয়েন্সি নমনীয়তা 20 kHz থেকে 500 kHz পর্যন্ত বিস্তৃত, যখন পাওয়ার হ্যান্ডলিং রেঞ্জ 10 W থেকে 800 W পর্যন্ত। তাপ কর্মক্ষমতা -25 °C থেকে +85 °C এবং 30% থেকে 9% আদ্রতা স্টোরেজ অবস্থার সাথে -40 °C থেকে +125 °C অপারেটিং রেঞ্জ জুড়ে নিশ্চিত করা হয়। মূল উপাদান পছন্দগুলির মধ্যে PC40, PC44, PC95, এবং পরবর্তী প্রজন্মের PC95D/PC95A উচ্চ-ফ্রিকোয়েন্সি কম-ক্ষতি ফেরইটগুলি অন্তর্ভুক্ত, যা বিকাশকারীদের খরচ, ব্যাপ্তিযোগ্যতা এবং মূল ক্ষতির বৈশিষ্ট্যগুলির মধ্যে সুনির্দিষ্ট ট্রেড-অফ প্রদান করে।
ইডিআর সিরিজটি বিভিন্ন শক্তি রূপান্তরের প্রয়োজন মেটাতে একাধিক যান্ত্রিক পদচিহ্ন বিস্তৃত করে:
EDR আর্কিটেকচারের অন্তর্নিহিত ক্লোজড ম্যাগনেটিক সার্কিট ন্যূনতম লিকেজ ইন্ডাকট্যান্স এবং চমৎকার চৌম্বক রক্ষাকবচ দেয়, উল্লেখযোগ্যভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করে। এটি উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং কনভার্টারগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে ঐতিহ্যগত মূল আকারগুলি প্রায়শই EMI সম্মতির সাথে লড়াই করে। কার্যকরী শিল্ডিং ব্যয়বহুল অতিরিক্ত ফিল্টারিং ধাপ ছাড়াই কঠোর EMC সার্টিফিকেশন পাস করা সহজ করে তোলে।
নলাকার কেন্দ্রের কলামের জ্যামিতি ঐতিহ্যগত আয়তক্ষেত্রাকার মূল নকশার তুলনায় তাপ অপচয়কে উন্নত করে, যেখানে -40 °C থেকে +125 °C এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা EDR সিরিজকে বহিরঙ্গন এবং শিল্প পরিবেশের জন্য উপযুক্ত করে তোলে।
কম প্রোফাইল থাকা সত্ত্বেও, ইডিআর সিরিজটি 800 ওয়াট পর্যন্ত আউটপুট পাওয়ার সরবরাহ করে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যেখানে PCB স্থান সীমিত তবে উচ্চ শক্তির প্রয়োজন --- যেমন LED ড্রাইভার, শিল্প বিদ্যুৎ সরবরাহ এবং অনবোর্ড চার্জার।

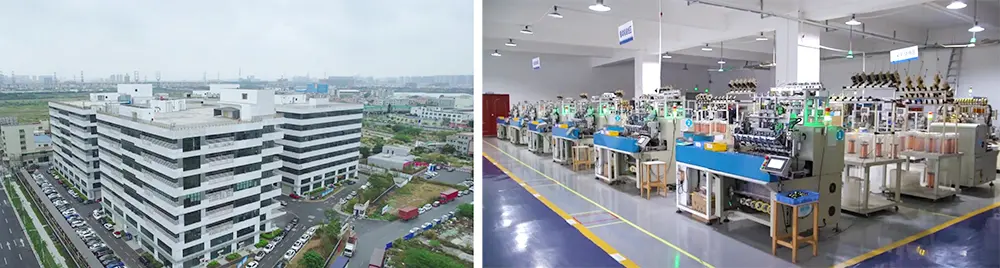

গুয়াংডং হাওর ইলেকট্রনিক্স কোং, লিমিটেড IQC থেকে OQC পর্যন্ত একটি পূর্ণ-প্রক্রিয়া গুণমান ব্যবস্থাপনা সিস্টেমের অধীনে EDR সিরিজের ট্রান্সফরমার তৈরি করে। প্রতিটি ইউনিট 100% বৈদ্যুতিক পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে ইন্ডাকট্যান্স, লিকেজ ইন্ডাকট্যান্স, ডিসিআর, ভোল্টেজ সহ্য করা (হাই-পট), এবং নিরোধক প্রতিরোধ। মূল উপকরণগুলি ব্যাচ-নির্দিষ্ট RoHS এবং REACH রিপোর্ট সহ শীর্ষ-স্তরের সরবরাহকারীদের কাছে সনাক্ত করা যায়। পণ্যগুলি UL, CE, এবং ISO9001 মানগুলিতে প্রত্যয়িত, রপ্তানি বাজারের জন্য আন্তর্জাতিক নিরাপত্তা প্রয়োজনীয়তাগুলির সম্পূর্ণ সম্মতি সহ।
EDR সিরিজ আধুনিক শক্তি রূপান্তর চ্যালেঞ্জগুলির জন্য একটি বহুমুখী, উচ্চ-পারফরম্যান্স সমাধান সরবরাহ করে --- অতি-পাতলা LED ড্রাইভার থেকে বহু-আউটপুট শিল্প পাওয়ার সাপ্লাই পর্যন্ত। লো-প্রোফাইল নির্মাণ, চমৎকার চৌম্বকীয় শিল্ডিং, এবং অল্প আয়তনে 800 W পর্যন্ত ডেলিভারি করার ক্ষমতা সহ, EDR ট্রান্সফরমারগুলি ছোট, শীতল এবং আরও দক্ষ পাওয়ার সিস্টেমের জন্য একটি নির্ভরযোগ্য পথ প্রদান করে।
