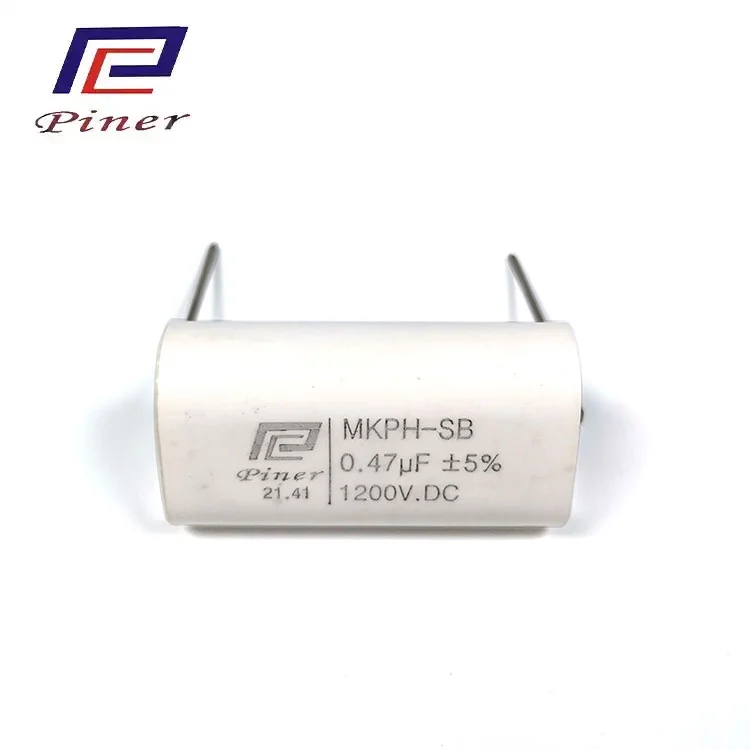

A সিস্টেম সুইচিং মডিউল ক্যাপাসিটরস্যুইচিং সার্কিটের মধ্যে বৈদ্যুতিক শক্তি পরিচালনা করে, ভোল্টেজের ওঠানামা হ্রাস করে এবং পরিবর্তনশীল লোডের অধীনে স্থিতিশীল অপারেশনকে সমর্থন করে শক্তি রূপান্তরে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। ফটোভোলটাইক ইনভার্টার, এনার্জি স্টোরেজ সিস্টেম, ইলেকট্রিক গাড়ির চার্জিং ইকুইপমেন্ট এবং ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেমে পাওয়ার সাপ্লাই স্যুইচিং ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে উঠছে, ক্যাপাসিটর নির্বাচন পাওয়ার দক্ষতা এবং সার্কিট ডিজাইনের ক্ষেত্রে একটি মূল বিবেচ্য হয়ে উঠেছে।
স্যুইচিং পাওয়ার সাপ্লাইগুলি সেমিকন্ডাক্টর ডিভাইসগুলিকে দ্রুত চালু এবং বন্ধ করে বৈদ্যুতিক আউটপুট নিয়ন্ত্রণ করে। এই প্রক্রিয়াটি দক্ষ শক্তি রূপান্তরকে সক্ষম করে, তবে এটি ভোল্টেজ এবং বর্তমান লহরও তৈরি করে যা পার্শ্ববর্তী সার্কিট দ্বারা পরিচালিত হওয়া আবশ্যক।
ক্যাপাসিটারগুলি স্যুইচিং চক্রের সময় বৈদ্যুতিক শক্তি সঞ্চয় করে এবং ছেড়ে দেয়, ডিসি ভোল্টেজ স্থিতিশীল করতে, অবাঞ্ছিত বৈদ্যুতিক উপাদানগুলিকে ফিল্টার করতে এবং পাওয়ার স্টেজ জুড়ে ওঠানামা কমাতে সহায়তা করে। তাদের কর্মক্ষমতা রিপল ভোল্টেজ, ক্ষণস্থায়ী প্রতিক্রিয়া, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং অন্যান্য ইলেকট্রনিক উপাদানগুলির অপারেটিং অবস্থাকে প্রভাবিত করে।
একটি ক্যাপাসিটরের অবদান সার্কিটের মধ্যে তার অবস্থানের উপর নির্ভর করে। ইনপুট ক্যাপাসিটারগুলি পাওয়ার পর্যায়ে ভোল্টেজের বৈচিত্র্য পরিচালনা করতে সহায়তা করে, যখন আউটপুট ক্যাপাসিটারগুলি লোডে বিতরণ করা রূপান্তরিত ভোল্টেজকে মসৃণ করে। অনুরণিত বা স্নাবার সার্কিটে ব্যবহৃত ক্যাপাসিটরগুলি বিভিন্ন কার্য সম্পাদন করে, যার মধ্যে স্যুইচিং ট্রানজিশন সমর্থন করা এবং সার্কিটের আচরণ নিয়ন্ত্রণ করা।
ক্যাপাসিটর নির্বাচন নামমাত্র ক্যাপাসিট্যান্স এবং রেট ভোল্টেজের চেয়ে বেশি জড়িত। সমতুল্য সিরিজ রেজিস্ট্যান্স (ESR), সমতুল্য সিরিজ ইন্ডাকট্যান্স (ESL), ডাইলেক্ট্রিক লস, রিপল কারেন্ট ক্ষমতা এবং অপারেটিং তাপমাত্রা সবই পারফরম্যান্সকে প্রভাবিত করতে পারে।
যখন ক্যাপাসিটরের মধ্য দিয়ে রিপল কারেন্ট যায় তখন ইএসআর প্রতিরোধী ক্ষতিতে অবদান রাখে। একটি সরলীকৃত প্রতিরোধী মডেলের জন্য, সংশ্লিষ্ট শক্তি হ্রাসকে P = I² × ESR হিসাবে প্রকাশ করা যেতে পারে, যেখানে আমি কার্যকর লহরী প্রবাহকে উপস্থাপন করে। নিম্ন ESR ক্ষতির এই উপাদানটিকে কমাতে পারে, যদিও প্রকৃত কর্মক্ষমতা ফ্রিকোয়েন্সি, তাপমাত্রা, নির্মাণ এবং সার্কিটের অবস্থার উপর নির্ভর করে।
ESL উচ্চ-ফ্রিকোয়েন্সি প্রতিবন্ধকতা এবং ক্ষণস্থায়ী আচরণকে প্রভাবিত করে, যখন অস্তরক বৈশিষ্ট্যগুলি বারবার চার্জ এবং স্রাব চক্রের সময় শক্তি অপচয়কে প্রভাবিত করে। তাপমাত্রা এবং বৈদ্যুতিক চাপ পরিষেবা জীবনকেও প্রভাবিত করে। অপারেটিং ফ্রিকোয়েন্সি এবং বর্তমান প্রোফাইলের জন্য উপযুক্ত বৈশিষ্ট্য নির্বাচন করা তাই ভারসাম্য রূপান্তর দক্ষতা, তাপ কর্মক্ষমতা, এবং দীর্ঘমেয়াদী স্থিতিশীলতা সাহায্য করতে পারে।
A সিস্টেম সুইচিং মডিউল ক্যাপাসিটরপাওয়ার টপোলজি এবং সার্কিট অবস্থানের উপর নির্ভর করে বিভিন্ন ফাংশন পরিবেশন করতে পারে। এলএলসি রেজোন্যান্ট কনভার্টারগুলিতে, ক্যাপাসিটরগুলি অনুনাদক নেটওয়ার্কের অংশ হিসাবে ইন্ডাকটিভ উপাদানগুলির সাথে গঠন করে। তাদের বৈদ্যুতিক বৈশিষ্ট্যগুলি অনুরণিত ফ্রিকোয়েন্সি এবং কনভার্টারের মাধ্যমে শক্তি স্থানান্তরিত অবস্থাকে প্রভাবিত করে।
ফেজ-শিফটেড ফুল-ব্রিজ (PSFB) কনভার্টারগুলিতে, ক্যাপাসিটারগুলি ইনপুট ফিল্টারিং, আউটপুট স্মুথিং বা অন্যান্য সার্কিট ফাংশন সমর্থন করতে পারে। প্রয়োজনীয় ক্যাপাসিট্যান্স, ভোল্টেজ রেটিং, রিপল কারেন্ট ক্ষমতা, এবং ডাইইলেক্ট্রিক বৈশিষ্ট্যগুলি উদ্দেশ্যমূলক ভূমিকার সাথে পরিবর্তিত হয়।
ফটোভোলটাইক এবং এনার্জি স্টোরেজ ইনভার্টারগুলির জন্য, ডিসি-লিঙ্ক ক্যাপাসিটারগুলি রূপান্তর পর্যায়ে মধ্যবর্তী ডিসি বাসকে স্থিতিশীল করতে সহায়তা করে। ইভি চার্জিং ইকুইপমেন্ট এবং কমিউনিকেশন বেস স্টেশন পাওয়ার সাপ্লাইতে, ক্যাপাসিটারগুলি বিভিন্ন অপারেটিং লোডের অধীনে ফিল্টারিং এবং ক্ষণস্থায়ী ব্যবস্থাপনা সমর্থন করে। শিল্প নিয়ন্ত্রণ ব্যবস্থাও ক্ষমতা রূপান্তর এবং নিয়ন্ত্রণ সার্কিটে উপযুক্ত বৈদ্যুতিক অবস্থা বজায় রাখতে ক্যাপাসিটার ব্যবহার করে।
বৈদ্যুতিক কর্মক্ষমতা উপাদান বৈশিষ্ট্য, উপাদান নির্মাণ, উত্পাদন ধারাবাহিকতা, এবং পরিদর্শন প্রক্রিয়ার উপর নির্ভর করে। ফিল্ম ক্যাপাসিটর উৎপাদনে ফিল্ম উইন্ডিং, এন্ড-সারফেস মেটালাইজেশন, এনক্যাপসুলেশন, চিহ্নিতকরণ এবং বৈদ্যুতিক পরীক্ষা জড়িত থাকতে পারে। প্রতিটি পর্যায় সমাপ্ত উপাদানের শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে অবদান রাখে।
গুয়াংডং হাওর ইলেকট্রনিক্স কোং, লিমিটেড এবং এর বোন কোম্পানী, ফোশান পিনের ইলেকট্রনিক্স কোং, লিমিটেড, সম্পর্কিত ইলেকট্রনিক উপাদান ক্ষেত্রে কাজ করে। হাওর উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার, ফিল্টার এবং ইন্ডাক্টরগুলিতে ফোকাস করে, যখন পিন'র ফিল্ম ক্যাপাসিটর এবং ইন্ডাস্ট্রিয়াল ক্যাপাসিটরগুলিতে বিশেষীকরণ করে। তাদের নথিভুক্ত উত্পাদন সরঞ্জামের মধ্যে রয়েছে মেটালাইজেশন মেশিন, ইপোক্সি রজন মিক্সিং এবং পটিং সরঞ্জাম, লেজার মার্কিং সিস্টেম এবং ক্যাপাসিটর পরীক্ষক।
বৈদ্যুতিক পরিদর্শন ক্যাপাসিট্যান্স মূল্যায়ন করতে পারে, ভোল্টেজ, নিরোধক এবং ক্ষতির বৈশিষ্ট্যগুলি সহ্য করতে পারে। ইনকামিং উপাদান পরিদর্শন এবং বহির্গামী পণ্য পরিদর্শন নথিভুক্ত মান নিয়ন্ত্রণ প্রক্রিয়ার অংশ গঠন করে। এই ব্যবস্থাগুলি উত্পাদনের সামঞ্জস্য বজায় রাখার জন্য প্রাসঙ্গিক, বিশেষত শক্তি রূপান্তর অ্যাপ্লিকেশনগুলির দাবিতে ব্যবহৃত উপাদানগুলির জন্য।
শক্তি দক্ষতা উন্নত করার জন্য সম্পূর্ণ রূপান্তর সার্কিট জুড়ে সমন্বিত নকশা প্রয়োজন। ইঞ্জিনিয়াররা সাধারণত সুইচিং ফ্রিকোয়েন্সি, লোড প্রোফাইল, রিপল কারেন্ট, তাপীয় অবস্থা, উপাদান স্থাপন এবং আন্তঃসংযুক্ত উপাদানগুলির বৈদ্যুতিক বৈশিষ্ট্যগুলি মূল্যায়ন করে। শুধুমাত্র ক্যাপাসিট্যান্স বাড়ানো অগত্যা দক্ষতার উন্নতি করে না, যেহেতু আকার, ক্ষতি, ক্ষণস্থায়ী প্রতিক্রিয়া, এবং সার্কিট স্থিতিশীলতা একসাথে বিবেচনা করা উচিত।
একটি সিস্টেম স্যুইচিং মডিউল ক্যাপাসিটর তাই একটি বিচ্ছিন্ন উপাদান হিসাবে পরিবর্তে তার নির্দিষ্ট বৈদ্যুতিক ফাংশন অনুযায়ী মূল্যায়ন করা উচিত। এলএলসি বা পিএসএফবি টপোলজি ব্যবহার করা সিস্টেমগুলিতে, ক্যাপাসিটর নির্বাচন এবং সার্কিট সিমুলেশন প্রোটোটাইপ বৈধতার আগে অনুরণিত আচরণ, বৈদ্যুতিক চাপ এবং প্রত্যাশিত অপারেটিং অবস্থার মূল্যায়ন করতে সহায়তা করতে পারে।
যেহেতু পাওয়ার ইলেকট্রনিক্স পুনর্নবীকরণযোগ্য শক্তি, পরিবহন, টেলিযোগাযোগ এবং শিল্প অটোমেশন পরিষেবা প্রদান করে চলেছে, ক্যাপাসিটরের নকশা শক্তি রূপান্তর কার্যকারিতার সাথে ঘনিষ্ঠভাবে সংযুক্ত থাকে। অস্তরক পদার্থ, বৈদ্যুতিক পরামিতি, সার্কিট টপোলজি এবং অপারেটিং অবস্থার মধ্যে মিথস্ক্রিয়া বোঝা কিভাবে মূল্যায়নের জন্য একটি বাস্তব ভিত্তি প্রদান করেসিস্টেম সুইচিং মডিউল ক্যাপাসিটরশক্তি দক্ষতা অবদান.
