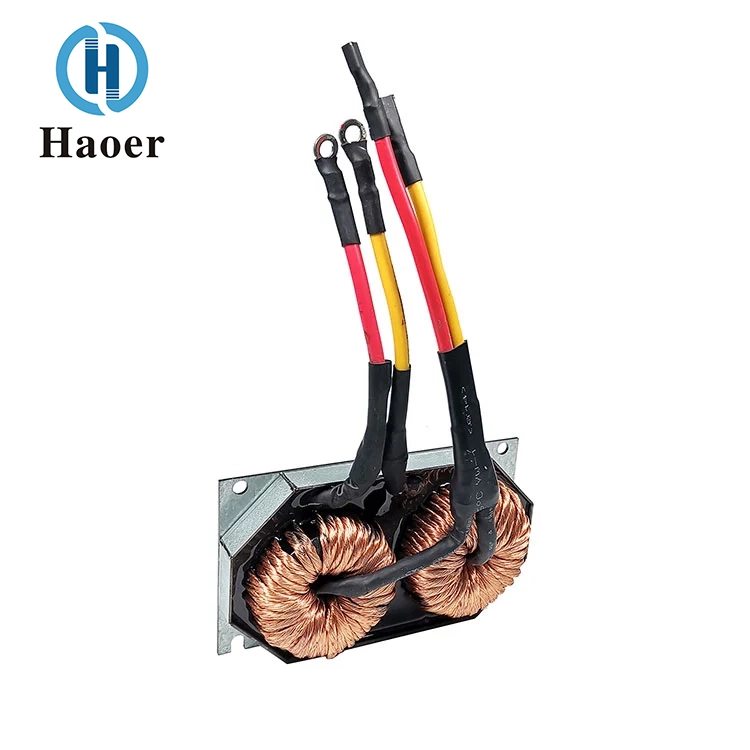

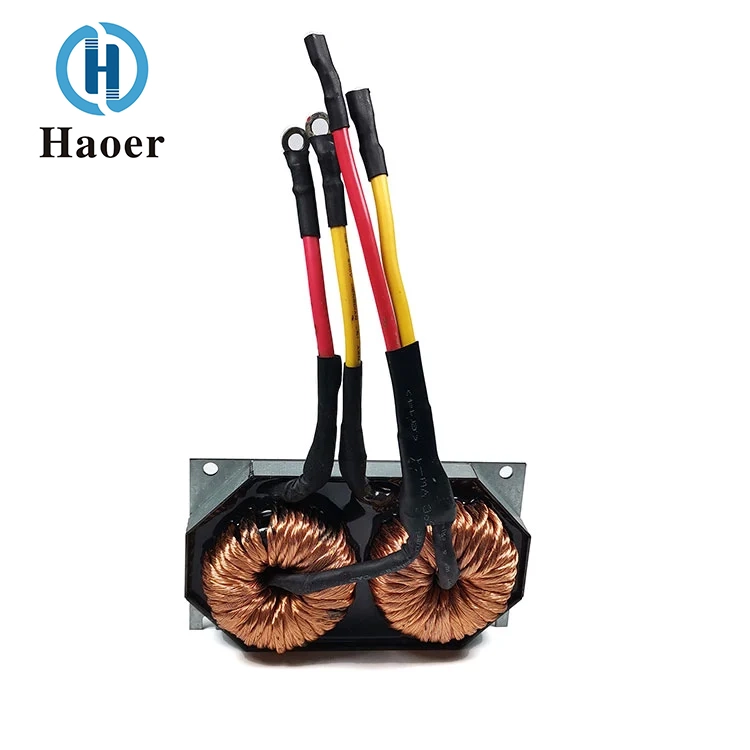

অটোমোবাইল চার্জিং স্টেশন অ্যাসেম্বলি ইন্ডাক্টর

মূল কাজের নীতি এবং ফাংশন

হাওরের চায়না অটোমোবাইল চার্জিং স্টেশন অ্যাসেম্বলি ইন্ডাক্টর স্বয়ংচালিত চার্জিং স্টেশন সিস্টেমে ভোল্টেজ বুস্টিং এবং রেজোন্যান্ট রূপান্তরের একটি দ্বৈত মূল ভূমিকা পালন করে, দ্রুত চার্জিং পাওয়ারের দক্ষ রূপান্তরকে সমর্থন করে:

BOOST বুস্ট ইন্ডাক্টর চার্জিং স্টেশনের DC-DC বুস্ট সার্কিটের সাথে সিরিজে সংযুক্ত থাকে। যখন সুইচিং টিউবটি সঞ্চালিত হয়, তখন এটি বৈদ্যুতিক শক্তি সঞ্চয় করে; যখন এটি বন্ধ করা হয়, এটি দ্রুত চার্জিং ভোল্টেজের প্রয়োজনীয়তা পূরণ করে, বৈদ্যুতিক যানবাহন চার্জ করার জন্য উপযুক্ত গ্রিড থেকে সংশোধিত নিম্ন-ভোল্টেজের সরাসরি কারেন্ট (যেমন 300V DC) উচ্চ-ভোল্টেজ সরাসরি কারেন্টে (যেমন 750V-1000V DC) রূপান্তরিত করে শক্তি ছেড়ে দেয়; উচ্চ স্যাচুরেশন কোর ডিজাইন বুস্ট প্রক্রিয়া চলাকালীন তাত্ক্ষণিক বৃহৎ বর্তমান প্রভাবের সাথে মোকাবিলা করতে পারে, প্রবর্তক মানের ক্ষয় দ্বারা সৃষ্ট বুস্ট দক্ষতা হ্রাস এড়াতে পারে।

এলএলসি রেজোন্যান্ট ইনডাক্টর ফাংশন, রেজোন্যান্ট ক্যাপাসিটর এবং সুইচিং ট্রানজিস্টরের সাথে, এলএলসি রেজোন্যান্ট কনভার্সন সার্কিট গঠন করে। রেজোন্যান্ট ফ্রিকোয়েন্সির সুনির্দিষ্ট মিলের মাধ্যমে, শূন্য-ভোল্টেজ সুইচিং (ZVS) এবং শূন্য-কারেন্ট সুইচিং (ZCS) অর্জন করা হয়, যা উল্লেখযোগ্যভাবে সুইচিং ক্ষতি হ্রাস করে এবং চার্জিং স্টেশনের সামগ্রিক রূপান্তর দক্ষতা বৃদ্ধি করে (≥96%)। একই সময়ে, এটি অনুরণন প্রক্রিয়া চলাকালীন উচ্চ-ফ্রিকোয়েন্সি সুরেলা হস্তক্ষেপকে দমন করে, আউটপুট কারেন্টের স্থায়িত্ব নিশ্চিত করে এবং গাড়ির ব্যাটারির উপর প্রভাব এড়ায়।

রেডিয়েটারের দিকনির্দেশক তাপ অপচয় ফাংশন দ্রুত কোরের আয়রন লস তাপ এবং উইন্ডিংগুলির তামার ক্ষতির তাপ নিঃসরণ করে, উচ্চ-শক্তি দ্রুত চার্জিং অবস্থার অধীনে উপাদানগুলির অতিরিক্ত গরম করার সমস্যা সমাধান করে, নিশ্চিত করে যে সূচনাকারী বিস্তৃত তাপমাত্রা -40℃ থেকে +125℃ এর মধ্যে স্থিতিশীল কর্মক্ষমতা বজায় রাখে এবং পরিষেবার জীবনকাল দীর্ঘায়িত করে।

বৈশিষ্ট্য

উচ্চ স্যাচুরেশন বর্তমান-বহন ক্ষমতা

নিরাকার অ্যালয় ম্যাগনেটিক কোরের স্যাচুরেশন ফ্লাক্স ঘনত্ব 1.5T ছাড়িয়ে যায়, দ্রুত চার্জিংয়ের সময় সর্বোচ্চ কারেন্ট সহ্য করতে সক্ষম (2-3 গুণ রেট করা কারেন্ট) এবং ≤10% এর ইন্ডাকট্যান্স মান ক্ষয় হয়। এটি গতিশীল ভোল্টেজের দ্রুত চার্জিং প্রয়োজনীয়তা এবং চার্জিং পাইলসের বর্তমান সামঞ্জস্যের জন্য উপযুক্ত।

কম ক্ষতি সহ উচ্চ ফ্রিকোয়েন্সি, দ্রুত চার্জিং দক্ষতা বৃদ্ধি করে

অটোমোবাইল চার্জিং স্টেশন অ্যাসেম্বলি ইন্ডাক্টরের কাজের ফ্রিকোয়েন্সি রেঞ্জ 50kHz থেকে 200kHz (দ্রুত চার্জিং চার্জারগুলির জন্য মূলধারার রেজোন্যান্ট ফ্রিকোয়েন্সি রেঞ্জ), ম্যাগনেটিক কোরের মোট ক্ষতি এবং উইন্ডিং লস ≤ 0.8%। এটি উল্লেখযোগ্যভাবে সিস্টেমের শক্তি খরচ হ্রাস করে এবং দ্রুত চার্জিং চার্জারের অপারেশন চলাকালীন তাপ উৎপাদনকে কমিয়ে দেয়।

রেডিয়েটর দক্ষতার সাথে তাপ নষ্ট করে, উচ্চ-পাওয়ার ডিভাইসের ক্রমাগত অপারেশন নিশ্চিত করে।

ফিন-টাইপ অ্যালুমিনিয়াম রেডিয়েটর এবং পরিবাহী সিলিকন জেলের সম্মিলিত নকশা নো-রেডিয়েটর দ্রবণের তুলনায় তাপ অপচয়ের দক্ষতা 60% বৃদ্ধি করে। এটি অ্যাসেম্বলিকে 200kW হাই-পাওয়ার ফাস্ট চার্জিং অবস্থার অধীনে 35°C-এর কম তাপমাত্রা বৃদ্ধি বজায় রাখতে সক্ষম করে, অতিরিক্ত গরমের কারণে পাওয়ার চার্জারের শক্তি হ্রাস করার প্রয়োজনীয়তা রোধ করে।

ইন্টিগ্রেটেড ইন্টিগ্রেশন, চার্জিং স্টেশনের আকার হ্রাস করা

BOOST এবং LLC ডুয়াল ইন্ডাক্টরগুলির ফাংশনগুলিকে একীভূত করা, স্বাধীন উপাদান সমাধানের তুলনায়, এটি ইনস্টলেশনের স্থানকে 40% কমিয়ে দেয়, যা অভ্যন্তরীণ ওয়্যারিংকে সরলীকরণ করে এবং ব্যর্থতার হার হ্রাস করার সময়, ক্ষুদ্রকরণ এবং চার্জিং স্টেশনগুলির উচ্চ শক্তি ঘনত্বের নকশা প্রবণতার সাথে খাপ খাইয়ে নেয়।

যানবাহন-গ্রেড নির্ভরযোগ্যতা, কঠোর পরিবেশের জন্য উপযুক্ত

অটোমোবাইল চার্জিং স্টেশন অ্যাসেম্বলি ইন্ডাক্টর AEC-Q200 গাড়ির-গ্রেড সার্টিফিকেশন পূরণ করে, 10G পর্যন্ত কম্পন প্রতিরোধের সাথে, অপারেটিং তাপমাত্রার পরিসীমা -40℃ থেকে +125℃, চরম অবস্থা যেমন উচ্চ-তাপমাত্রার এক্সপোজার, নিম্ন-তাপমাত্রার ঠান্ডাতা এবং চারের বাইরে আর্দ্র লবণের কুয়াশা সহ্য করতে সক্ষম।

রেডিয়েটর-সজ্জিত BOOST+LLC সংমিশ্রণ উপাদান, উচ্চ শক্তি, কম ক্ষতি এবং শক্তিশালী তাপ অপচয়ের মূল সুবিধা সহ, স্বয়ংচালিত দ্রুত-চার্জিং চার্জারগুলির দক্ষ, স্থিতিশীল এবং নিরাপদ অপারেশনের জন্য একটি মূল চৌম্বকীয় উপাদান হয়ে উঠেছে। এটি নতুন শক্তির যানবাহনের জন্য চার্জিং অবকাঠামোর বড় আকারের প্রয়োগের জন্য মূল প্রযুক্তিগত সহায়তা প্রদান করে।

কোম্পানির শক্তি

গুয়াংডং হায়ার ইলেকট্রনিক্স কোং, লিমিটেডের একাধিক উৎপাদন ঘাঁটি রয়েছে যেমন ফোশান, গুয়াংডং প্রদেশ এবং টিংজিয়ান, গুয়াংজি প্রদেশে। মোট কারখানা এলাকা 10, 000 বর্গ মিটার অতিক্রম করেছে, এবং কর্মচারীর সংখ্যা 1, 000 ছাড়িয়ে গেছে। কোম্পানির প্রতি বছরে 100 মিলিয়নেরও বেশি ট্রান্সফরমার, ফিল্টার এবং ইন্ডাক্টরগুলির একটি শক্তিশালী উৎপাদন ক্ষমতা রয়েছে। কোম্পানির অভিজ্ঞ কর্মচারী এবং একটি পেশাদার এবং দক্ষ ব্যবস্থাপনা দল রয়েছে, এটি নিশ্চিত করে যে গবেষণা এবং উন্নয়ন থেকে উৎপাদন পর্যন্ত প্রতিটি লিঙ্ক উচ্চ মান পূরণ করে। হায়ার ইলেকট্রনিক্স সর্বদা "প্রযুক্তিগত উদ্ভাবন, গুণমান অগ্রাধিকার, পরিষেবা প্রথম, এবং জয়-জয় সহযোগিতা" নীতিগুলি মেনে চলে, ক্রমাগত চৌম্বকীয় উপাদান ক্ষেত্রের উপর তার ফোকাসকে গভীর করে, শিল্পে একটি বেঞ্চমার্ক এন্টারপ্রাইজ বৃদ্ধি এবং পরিণত হওয়ার চেষ্টা করে৷

"ইনডাক্টর কয়েল" নিম্নলিখিত শিল্পগুলিতে প্রয়োগ করা হয়: নতুন শক্তি এবং শক্তি সঞ্চয়, স্বয়ংচালিত ইলেকট্রনিক্স এবং বিদ্যুতায়ন, শিল্প অটোমেশন এবং বিদ্যুৎ সরবরাহ, তথ্য ও যোগাযোগ প্রযুক্তি, ভোক্তা ইলেকট্রনিক্স এবং গৃহস্থালী যন্ত্রপাতি; এর প্রয়োগের অবস্থানগুলির মধ্যে রয়েছে: DC-DC সার্কিটগুলির শক্তি সঞ্চয়স্থান এবং আউটপুট ফিল্টারিং অবস্থান, পাওয়ার ইনপুট শেষে সাধারণ-মোড/ডিফারেনশিয়াল-মোড চোক কয়েলের অবস্থান, ওয়্যারলেস চার্জিং ডিভাইসগুলির ট্রান্সমিটিং এবং গ্রহণকারী কয়েল, এবং RF পাওয়ার অ্যামপ্লিফায়ারগুলির ম্যাচিং নেটওয়ার্ক এবং বায়াস সার্কিট; কাজের অবস্থার অধীনে এর প্রয়োগের মধ্যে রয়েছে: উচ্চ বর্তমান, শক্তিশালী চৌম্বক ক্ষেত্র এবং উচ্চ তাপমাত্রা।
