আধুনিক ইলেকট্রনিক ডিভাইসগুলির ডিজাইন এবং উত্পাদনের ক্ষেত্রে, আপনি কি কখনও এমন পরিস্থিতির সম্মুখীন হয়েছেন যেখানে পরীক্ষার সময় যন্ত্রপাতি হঠাৎ হিমায়িত হয়ে যায়, ডেটা ট্রান্সমিশনে ঘন ঘন ত্রুটি দেখা দেয় বা অডিও সরঞ্জামগুলি বিরক্তিকর "গুঞ্জন" শব্দ নির্গত করে? এই আপাতদৃষ্টিতে জটিল সমস্যাগুলি প্রায়ই একটি অদৃশ্য হুমকির সাথে সম্পর্কিত: ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI)।
ইএমআই-এর বিরুদ্ধে লড়াই করার জন্য, একটি উপাদান "দারোয়ান"-এর ভূমিকা পালন করে -- সাধারণ মোড চোক ফিল্টার। এই নিবন্ধটি আপনাকে এই মূল উপাদানটির কাজগুলি বুঝতে এবং ব্যবহারিক অন্তর্দৃষ্টি ভাগ করতে সাহায্য করবে৷

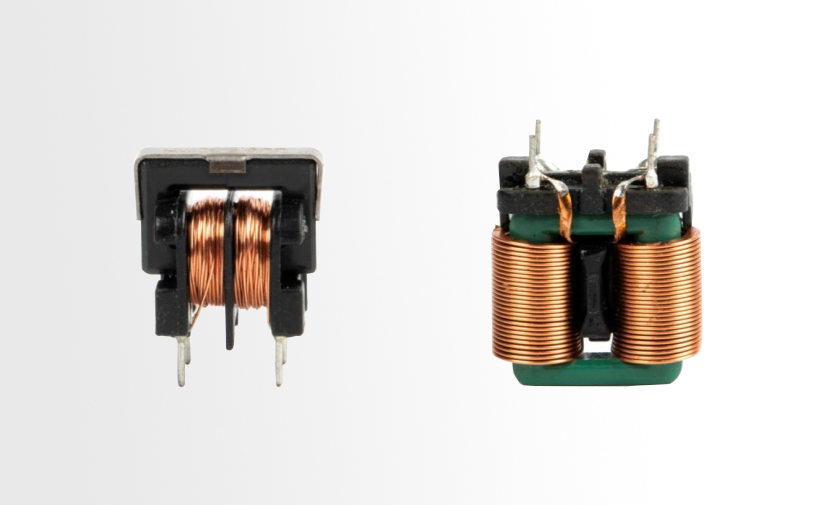

একটি সাধারণ মোড চোকের একটি অপেক্ষাকৃত সহজ গঠন রয়েছে: বিপরীত দিকনির্দেশ সহ দুটি উইন্ডিং এবং একই সংখ্যক বাঁক একটি বন্ধ চৌম্বকীয় কোরে ক্ষতবিক্ষত হয়। সংক্ষেপে, এটি সার্কিটে "খারাপ সংকেত" এর জন্য বিশেষভাবে একটি চেকপয়েন্ট হিসাবে কাজ করে।
1. সাধারণ মোড বনাম ডিফারেনশিয়াল মোড -- ফিল্টারের লক্ষ্যগুলি বোঝা
একটি সাধারণ মোড চোকের ভূমিকা বোঝার জন্য, আমাদের প্রথমে একটি সার্কিটে দুটি ধরণের শব্দকে আলাদা করতে হবে:
● ডিফারেনশিয়াল মোড হস্তক্ষেপ -- দুটি সিগন্যাল লাইনের মধ্যে বিদ্যমান (যেমন, পাওয়ার সাপ্লাইয়ের লাইভ এবং নিরপেক্ষ)। শব্দ স্রোত বিপরীত দিকে প্রবাহিত হয় এবং সাধারণত অভ্যন্তরীণ সার্কিট লহর দ্বারা সৃষ্ট হয়।
● সাধারণ মোড হস্তক্ষেপ -- স্থল সাপেক্ষে উভয় লাইনে প্রদর্শিত হয়। শব্দের স্রোত একই দিকে প্রবাহিত হয় এবং সাধারণত বহিরাগত ইলেক্ট্রোম্যাগনেটিক রেডিয়েশন বা গ্রাউন্ডিং লুপ সমস্যার কারণে ঘটে।
যদি আমরা একটি হাইওয়ের সাথে একটি সার্কিটের তুলনা করি, ডিফারেনশিয়াল মোড হস্তক্ষেপ একটি গাড়ির মতো যা ভুল পথে চালনা করছে -- পরিচালনা করা তুলনামূলকভাবে সহজ। সাধারণ মোড হস্তক্ষেপ, যাইহোক, পুরো রাস্তা কম্পনের মত - এটি আরও ধ্বংসাত্মক।
ম্যাজিকটি ম্যাগনেটিক ফ্লাক্স বাতিলকরণ এবং শক্তিবৃদ্ধির মধ্যে রয়েছে।
1. কাঙ্খিত সংকেত থেকে স্বচ্ছ (ডিফারেনশিয়াল মোড কারেন্ট): যখন স্বাভাবিক কারেন্ট দুটি উইন্ডিং এর মধ্য দিয়ে প্রবাহিত হয় (একটি ইন, একটি আউট), কোরে উত্পন্ন চৌম্বকীয় প্রবাহগুলি বিপরীত হয় এবং একে অপরকে বাতিল করে। এইভাবে, দমবন্ধ স্বাভাবিক সংকেতগুলির প্রতি খুব কম প্রতিবন্ধকতা উপস্থাপন করে, যা সামান্য টেনে দিয়ে যায়।
2. দৃঢ়ভাবে হস্তক্ষেপকে ব্লক করে (সাধারণ মোড কারেন্ট): যখন সাধারণ মোডের আওয়াজ দেখা যায়, তখন উভয় উইন্ডিংয়ের স্রোত একই দিকে প্রবাহিত হয়, যা একই দিকে প্রবাহিত হয়। ফ্লাক্স যোগ করে, যার ফলে আবেশ নাটকীয়ভাবে বৃদ্ধি পায়। দমবন্ধ তারপর শব্দের খুব উচ্চ প্রতিবন্ধকতা উপস্থাপন করে, এটি কার্যকরভাবে শোষণ করে বা ব্লক করে।
আজকের ডিজিটাল যুগে, USB কমিউনিকেশন এবং HDMI হাই-ডেফিনিশন ট্রান্সমিশন থেকে CAN বাস অটোমোটিভ ইলেকট্রনিক্স, যেখানেই উচ্চ-গতির সংকেত জড়িত সেখানে সাধারণ মোড চোক অপরিহার্য৷ তাদের নির্দিষ্ট ভূমিকা অন্তর্ভুক্ত:
1. সিগন্যালের গুণমান উন্নত করা -- ইউএসবি, টাইপ-সি এবং HDMI-এর মতো ইন্টারফেসে, তারা কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সি সাধারণ মোড নয়েজ ফিল্টার করে, ডেটা অখণ্ডতা নিশ্চিত করে এবং ত্রুটির হার হ্রাস করে।
2. EMC বিকিরণ দমন -- পণ্য EMC (ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য) পরীক্ষা পাস করতে সাহায্য করে। অনেক পণ্য শংসাপত্রের সময় বিকিরণিত নির্গমন পরীক্ষায় ব্যর্থ হয় এবং একটি উপযুক্ত সাধারণ মোড চোক যোগ করা প্রায়শই সমস্যার সমাধান করে।
3. সার্কিটগুলিকে সুরক্ষিত করা -- বাহ্যিক ইলেক্ট্রোস্ট্যাটিক স্রাব বা উচ্চ-ফ্রিকোয়েন্সি শব্দকে সরঞ্জামে প্রবেশ করা এবং চিপগুলিকে ক্ষতিগ্রস্থ করা বা সিস্টেম ক্র্যাশ করা থেকে রোধ করা৷
গুয়াংডং হাওর ইলেকট্রনিক্স কোং, লি. শুধুমাত্র স্ট্যান্ডার্ড ইন্ডাক্টর উপাদানগুলিই প্রদান করে না কিন্তু সম্পূর্ণ EMC সমাধান প্রদানের জন্যও প্রতিশ্রুতিবদ্ধ। আপনি যদি সরঞ্জামের হস্তক্ষেপ, অপর্যাপ্ত ফিল্টারিং বা স্থানের সীমাবদ্ধতার সাথে সমস্যার সম্মুখীন হন তবে অনুগ্রহ করে কাস্টম নমুনা এবং প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
