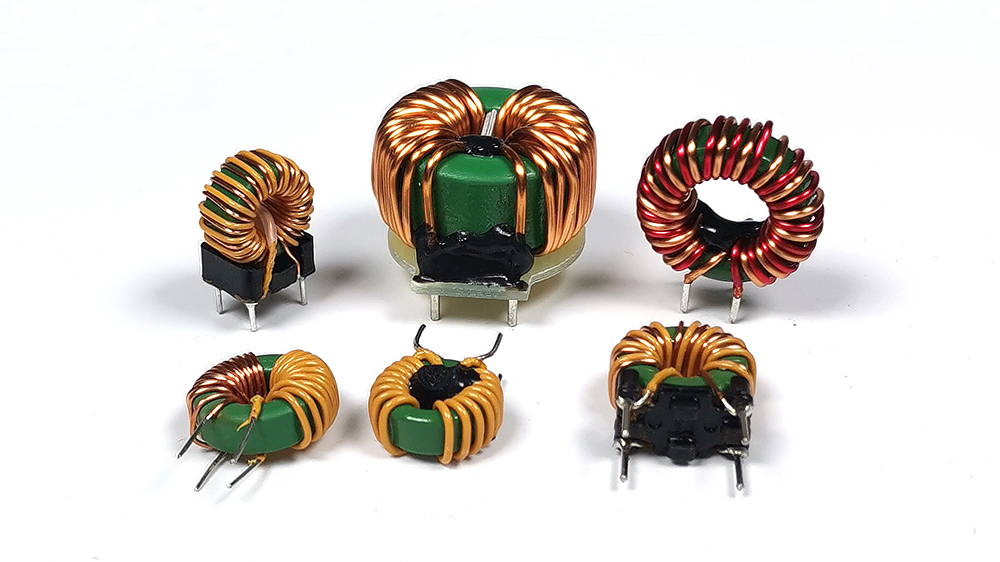

হাই-পাওয়ার টরয়েডাল ইনডাক্টর: কি ফিট করে তা বেছে নিন, কিসের দাম বেশি নয়

আজকের পাওয়ার ইলেকট্রনিক্স শিল্পে --- উচ্চ শক্তির ঘনত্ব এবং ক্ষুদ্রকরণের দিকে প্রবণতা সহ --- সঠিক চৌম্বকীয় উপাদান নির্বাচন সরাসরি দক্ষতা এবং তাপমাত্রা বৃদ্ধিকে প্রভাবিত করে৷ অনেক ক্রেতা ভুলভাবে বিশ্বাস করেন যে উচ্চ মূল্য মানে ভাল কর্মক্ষমতা। এই নিবন্ধটি কিভাবে নির্বাচন করতে হবে তা নিয়ে আলোচনা করা হয়েছেউচ্চ ক্ষমতার টরয়েডাল ইন্ডাক্টরএবং কর্মক্ষমতা এবং খরচের মধ্যে সঠিক ভারসাম্য খুঁজে বের করুন।

ধাপ 1: পরামিতিগুলির পিছনে প্রকৃত প্রয়োজনীয়তাগুলি বুঝুন

উচ্চ ক্ষমতার টরয়েডাল ইন্ডাক্টরপিভি ইনভার্টার, এনার্জি স্টোরেজ কনভার্টার, হাই-পাওয়ার এসএমপিএস এবং ইভি চার্জারে ব্যবহৃত হয়। উচ্চ সুইচিং ফ্রিকোয়েন্সিতে স্থিতিশীল বৈশিষ্ট্য বজায় রেখে তাদের অবশ্যই দশ থেকে শত শত অ্যাম্পিয়ার ডিসি বায়াস পরিচালনা করতে হবে।

দুটি পরামিতি প্রায়ই বিভ্রান্ত হয়:

● স্যাচুরেশন কারেন্ট (Isat) -- বর্তমান স্পাইকের অধীনে কতটা ইন্ডাকট্যান্স অবশিষ্ট আছে তা নির্দেশ করে। একবার কোরটি পরিপূর্ণ হয়ে গেলে, ইন্ডাকট্যান্স তীব্রভাবে কমে যায়, লহর দমন হারায় এবং সম্ভবত সার্কিট সুরক্ষা ট্রিগার করে। ইঞ্জিনিয়ারিং অনুশীলন সাধারণত সর্বোচ্চ কারেন্টে 20--30% ইন্ডাকট্যান্স ড্রপের অনুমতি দেয়।
● তাপমাত্রা বৃদ্ধি বর্তমান (Irms) -- তাপ উৎপাদনের সাথে সম্পর্কিত। তামার ক্ষতি (I² × DCR) এবং মূল ক্ষতি হল তাপের প্রধান উৎস। অত্যধিক তাপমাত্রা বৃদ্ধি ইন্ডাক্টরের জীবনকে ছোট করে এবং পার্শ্ববর্তী উপাদানগুলিকে প্রভাবিত করে।

টিপ: প্রথম-পাস নির্বাচন সাফল্যের উন্নতির জন্য শুধুমাত্র পাওয়ার রেটিং না করে প্রকৃত বর্তমান তরঙ্গরূপ প্রদান করুন।

ধাপ 2: সঠিক মূল উপাদান নির্বাচন করুন

মূল উপাদান কর্মক্ষমতা সীমা নির্ধারণ করে। উচ্চ ক্ষমতার জন্য সাধারণ বিকল্প:

● Sendust (Fe-Si-Al) -- উচ্চ-শক্তি শক্তি সঞ্চয়ের জন্য আদর্শ। এর বিতরণ করা এয়ার গ্যাপ চমৎকার ডিসি পক্ষপাতের ক্ষমতা প্রদান করে। নিয়ার-জিরো ম্যাগনেটোস্ট্রিকশন শ্রবণযোগ্য শব্দ দূর করে। সার্ভার পাওয়ার সাপ্লাই এবং শিল্প সরঞ্জামের জন্য ভালো।
● ফেরাইট -- কম উচ্চ-ফ্রিকোয়েন্সি ক্ষতি এবং কম খরচ, কিন্তু এটি হার্ড স্যাচুরেশন এবং দুর্বল শক্তি সঞ্চয় প্রদর্শন করে। এটির জন্য উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলিতে ফাঁক করা প্রয়োজন, যা প্রক্রিয়া জটিলতা এবং ফুটো প্রবাহ বৃদ্ধি করে।
● আয়রন পাউডার -- কম খরচে, অ-গুরুত্বপূর্ণ ফিল্টারিংয়ের জন্য উপযুক্ত বা কম স্থান-সীমাবদ্ধ, কম ফ্রিকোয়েন্সি অ্যাপ্লিকেশন।

প্রতিটি সার্কিটে ব্যয়বহুল সেন্ডাস্টের প্রয়োজন হয় না। প্রকৃত প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করুন।

ধাপ 3: উইন্ডিং এবং সমাবেশের বিশদগুলিতে মনোযোগ দিন

উচ্চ ক্ষমতার সূচনাকারী পুরু চুম্বক তার বা Litz তার ব্যবহার করে। উইন্ডিং অভিন্নতা পরজীবী ক্যাপাসিট্যান্স এবং Q ফ্যাক্টরকে প্রভাবিত করে।

যান্ত্রিক মাউন্টিং বিষয়গুলিও। আনফিক্সড টরয়েডগুলি কম্পনের অধীনে নিরোধকের মাধ্যমে পরতে পারে, যার ফলে শর্ট সার্কিট হতে পারে। প্রতিরক্ষামূলক বিকল্পগুলির মধ্যে রয়েছে বেস প্লেট, তাপ-সঙ্কুচিত টিউবিং বা ইপোক্সি পটিং।

উপসংহার

নির্বাচন করাউচ্চ ক্ষমতার টরয়েডাল ইন্ডাক্টরপ্রযুক্তিগত পরামিতিগুলির সুনির্দিষ্ট মিল সম্পর্কে। একজন ভালো সরবরাহকারী শুধু যোগ্য পণ্যই নয় বরং অগ্রিম ডিজাইন-ইন সমর্থনও প্রদান করে। আপনার অ্যাপ্লিকেশানের সাথে কী মানানসই তা চয়ন করুন --- অগত্যা কী সবচেয়ে বেশি খরচ হয়৷
