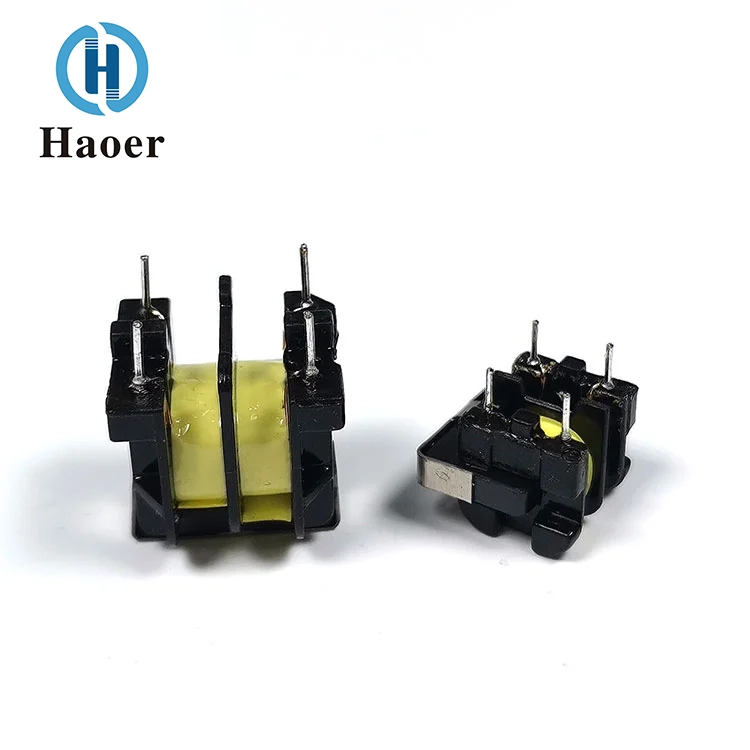

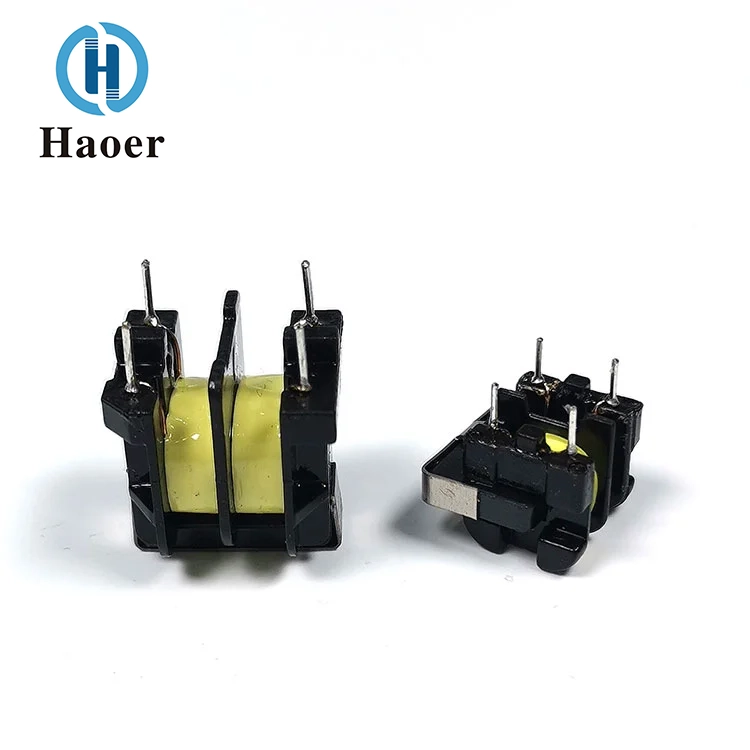

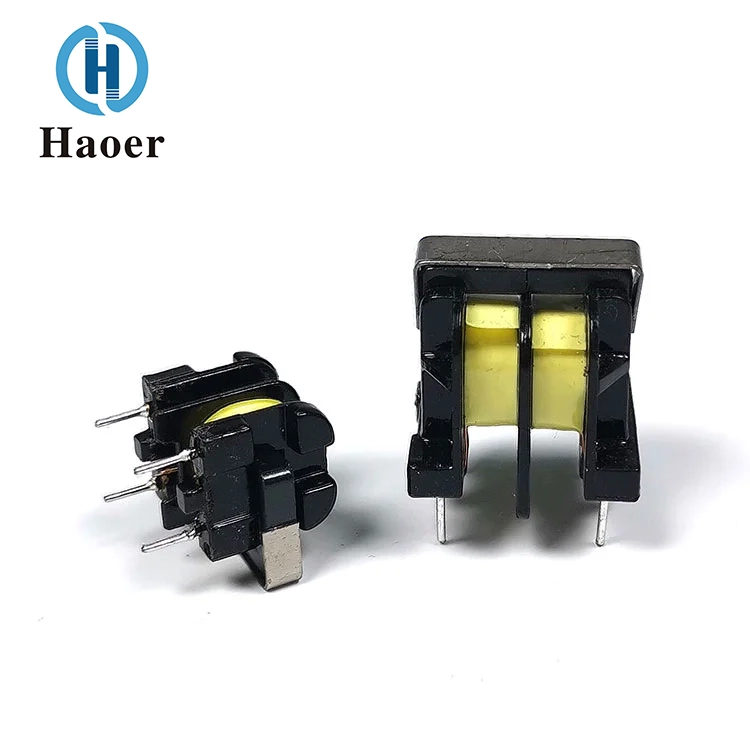

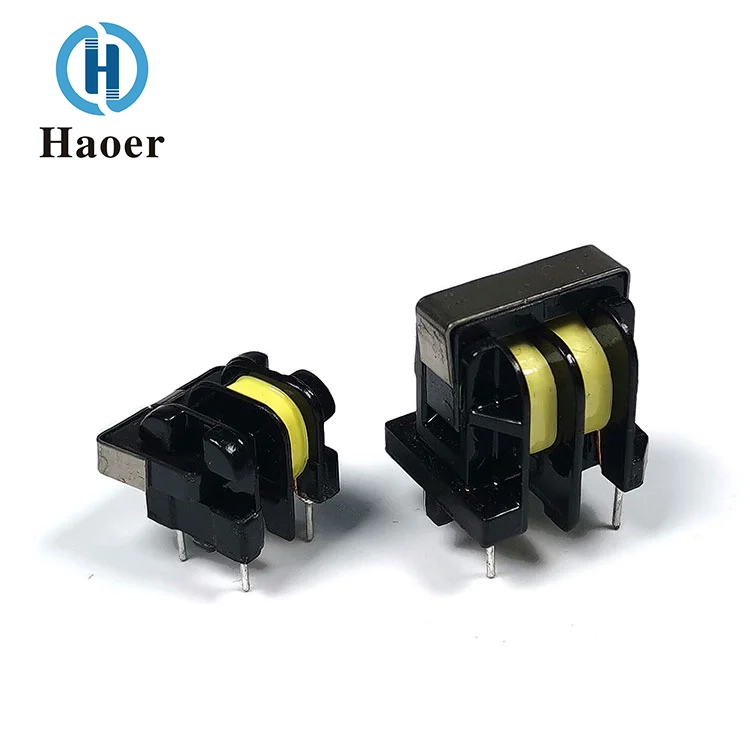

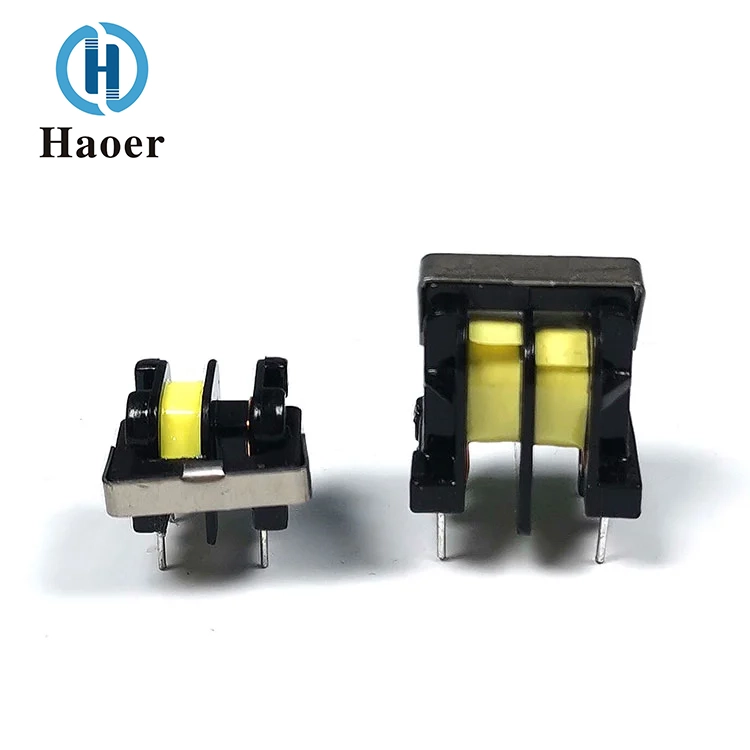

EMI ফিল্টার UU ফিল্টার

কর্মক্ষমতা

স্পেসিফিকেশন এবং মডেল

UU9.8 / UU10.5 / UU15.7 / UU16

হাওর প্রস্তুতকারকের দ্বারা সরবরাহ করা ইএমআই ফিল্টার ইউইউ ফিল্টার প্রতিবন্ধকতা ম্যাচিং এবং চৌম্বক ক্ষেত্র বাতিলকরণ প্রক্রিয়ার মাধ্যমে সাধারণ-মোড এবং ডিফারেনশিয়াল-মোড হস্তক্ষেপের দ্বৈত দমন অর্জন করে:

কমন-মোড হস্তক্ষেপ দমন: যখন কমন-মোড হস্তক্ষেপ কারেন্ট প্রতিসম ডবল-ওয়াইন্ডিংয়ের মধ্য দিয়ে প্রবাহিত হয়, তখন UU- আকৃতির চৌম্বকীয় কোরের ভিতরে একই দিকের একটি চৌম্বক ক্ষেত্র তৈরি হয়। এই চৌম্বক ক্ষেত্রের সুপারপজিশনের ফলে চৌম্বকীয় কেন্দ্রের উচ্চ প্রতিবন্ধকতা দেখা দেয়, যা উল্লেখযোগ্যভাবে হস্তক্ষেপ সংকেতকে কমিয়ে দেয়।

কমন-মোড হস্তক্ষেপ দমন: যখন সাধারণ-মোড হস্তক্ষেপ কারেন্ট উইন্ডিংয়ের মধ্য দিয়ে প্রবাহিত হয়, তখন একটি বিপরীত চৌম্বক ক্ষেত্র তৈরি হয়। এই চৌম্বক ক্ষেত্রের একটি অংশ বন্ধ চৌম্বকীয় বর্তনীতে বাতিল হয়ে যায় এবং অবশিষ্ট চৌম্বক ক্ষেত্রটি একটি সাধারণ-মোড আবেশ তৈরি করে, যা সাধারণ-মোড শব্দকে আরও দমন করতে পারে।

সাধারন সংকেত পরিবাহী: প্রত্যক্ষ কারেন্ট বা কম ফ্রিকোয়েন্সি সিগন্যালের জন্য সার্কিটের মধ্য দিয়ে একটি কারেন্ট প্রবাহিত হয়। কোরটির একটি অত্যন্ত কম প্রতিবন্ধকতা রয়েছে, যার ফলে প্রায় কোনও সংকেত ক্ষতি হয় না, যা সরঞ্জামগুলির স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করে।

বৈশিষ্ট্য

দ্বৈত ফিল্টারিং, দক্ষ বিরোধী হস্তক্ষেপ:EMI ফিল্টার UU ফিল্টার একই সাথে সাধারণ-মোড এবং ডিফারেনশিয়াল-মোড উভয় হস্তক্ষেপকে দমন করে, অতিরিক্ত ফিল্টারিং উপাদানের প্রয়োজন ছাড়াই, EMC সার্কিট ডিজাইনকে সরল করে এবং ফিল্টারিং দক্ষতা বাড়ায়।

· প্রশস্ত ফ্রিকোয়েন্সি ব্যান্ড অভিযোজন, নমনীয় পরিস্থিতি:বিভিন্ন উপাদানের কোর নির্বাচন করে, এটি 50Hz - 100MHz এর বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা কভার করতে পারে, বিভিন্ন ডিভাইসের যেমন বিদ্যুৎ সরবরাহ, ফ্রিকোয়েন্সি রূপান্তরকারী এবং গৃহস্থালী যন্ত্রপাতি স্যুইচিং এর হস্তক্ষেপ দমনের প্রয়োজনীয়তার জন্য উপযুক্ত।

· কম চৌম্বকীয় ফুটো, ভাল ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা:ক্লোজড ম্যাগনেটিক সার্কিট ডিজাইন উল্লেখযোগ্যভাবে চৌম্বক ক্ষেত্রের বিকিরণ হ্রাস করে, যার ফলে সংবেদনশীল উপাদানগুলিতে (যেমন MCU, সেন্সর) ন্যূনতম হস্তক্ষেপ ঘটে এবং কোনও অতিরিক্ত সুরক্ষা ব্যবস্থার প্রয়োজন হয় না।

· কমপ্যাক্ট আকার, সুবিধাজনক বিন্যাস:UU-আকৃতির চৌম্বকীয় কোরের প্রতিসম কাঠামো উপাদানগুলির ক্ষুদ্রকরণকে সক্ষম করে এবং প্লাগ-ইন/সারফেস-মাউন্ট দ্বৈত সংস্করণগুলি বিভিন্ন PCB লেআউট স্কিমের সাথে খাপ খাইয়ে নিতে পারে, ইনস্টলেশনের স্থান বাঁচাতে পারে।

· উচ্চ নির্ভরযোগ্যতা, শক্তিশালী পরিবেশগত সহনশীলতা:ইএমআই ফিল্টার UU ফিল্টারের কাজের তাপমাত্রা পরিসীমা প্রশস্ত (-40℃~+125℃), কম্পন এবং ক্ষয় প্রতিরোধী, RoHS এবং REACH পরিবেশগত মানগুলির সাথে সঙ্গতিপূর্ণ, শিল্প ও ভোক্তা অ্যাপ্লিকেশনের জন্য উপযুক্ত।

· খরচ-কার্যকর, উচ্চ:ferrite উপাদান একটি বিস্তৃত উৎস এবং পরিপক্ক উত্পাদন প্রক্রিয়া আছে, এবং একই কর্মক্ষমতা সঙ্গে রিং ফিল্টার outperforming একটি বড় স্কেলে প্রয়োগ করার সময় উল্লেখযোগ্য খরচ সুবিধা আছে।

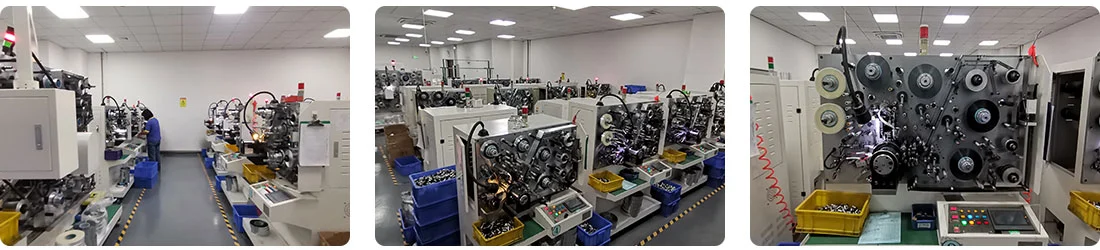

কোম্পানির শক্তি

Guangdong Haoer Electronics Co., Ltd., 2008 সালে প্রতিষ্ঠিত, উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার, ফিল্টার এবং ইন্ডাক্টরের মতো চৌম্বকীয় উপাদানগুলিতে বিশেষজ্ঞ একটি শীর্ষস্থানীয় প্রস্তুতকারক৷ কোম্পানির পণ্যগুলি আলোকসজ্জা, বাড়ির যন্ত্রপাতি, ফটোভোলটাইক সিস্টেম, নিরবচ্ছিন্ন পাওয়ার সাপ্লাই (ইউপিএস), স্বয়ংচালিত ইলেকট্রনিক্স এবং টেলিযোগাযোগ যন্ত্রপাতি সহ বিভিন্ন শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।

গুয়াংডং প্রদেশের ফোশানে অবস্থিত একাধিক উত্পাদন সুবিধা এবং 1,000 জনের বেশি কর্মী সহ, কোম্পানিটি 100 মিলিয়ন ইউনিটের বেশি বার্ষিক আউটপুট অর্জনের জন্য সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইন এবং উন্নত পরীক্ষার সরঞ্জাম ব্যবহার করে। এটি CQC, UL, ISO 9001, এবং IATF 16949 সহ গুরুত্বপূর্ণ আন্তর্জাতিক শংসাপত্রগুলি অর্জন করেছে, যা মানের নিশ্চয়তা, পণ্য সুরক্ষা এবং শিল্পের মানগুলির সাথে সম্মতির প্রতি দৃঢ় প্রতিশ্রুতি প্রদর্শন করে।

উদ্ভাবন, গুণমানের উৎকর্ষতা এবং গ্রাহক-কেন্দ্রিক সহযোগিতার দ্বারা পরিচালিত, হাওর ইলেকট্রনিক্স উচ্চ-মূল্যের সমাধান প্রদানের জন্য তার প্রযুক্তিগত দক্ষতা এবং শক্তিশালী R&D ক্ষমতার ব্যবহার করে। কোম্পানি দীর্ঘমেয়াদী অংশীদারিত্ব গড়ে তুলতে এবং বিশ্বব্যাপী ক্লায়েন্টদের সাথে টেকসই বৃদ্ধির প্রচারে প্রতিশ্রুতিবদ্ধ।

ইন্ডাক্টর উৎপাদন প্রক্রিয়া

1.Winding

2. সমাবেশ অটোমেশন.

3. ব্যাপক পরীক্ষা

4. পণ্য সংগ্রহস্থল
