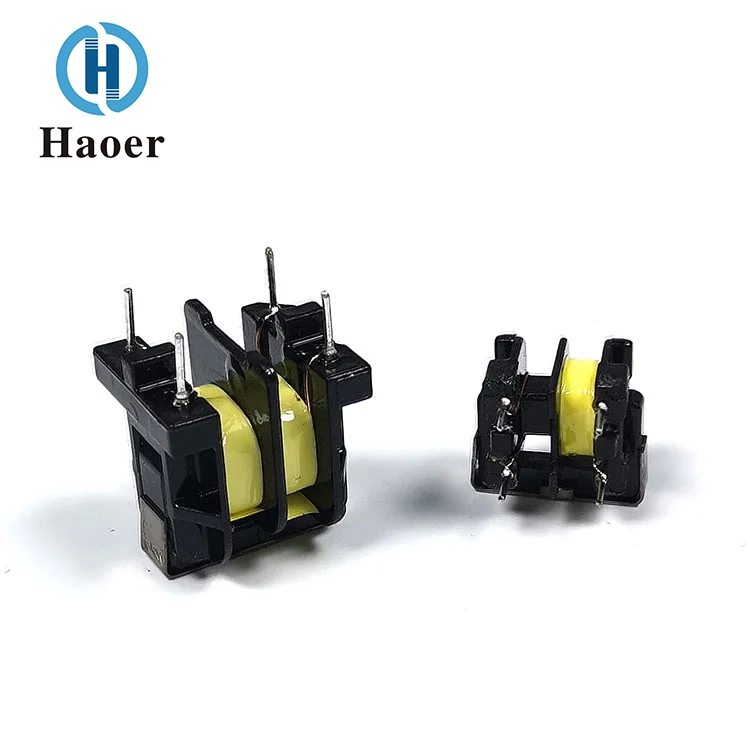

UU বর্তমান ট্রান্সফরমার ফিল্টার

মূল বৈশিষ্ট্য এবং মূল সুবিধা

ইন্টিগ্রেটেড ডিজাইন:

হাওর ফ্যাক্টরি দ্বারা নির্মিত ইউইউ বর্তমান ট্রান্সফরমার ফিল্টার বর্তমান সনাক্তকরণ এবং ইএমআই ফিল্টারিং ফাংশনগুলিকে একক উপাদানে সংহত করে, সার্কিট ডিজাইনকে সরল করে, পিসিবি স্থান দখল হ্রাস করে, সিস্টেমের খরচ কমায় এবং সরঞ্জাম একীকরণ বাড়ায়।

উচ্চ নির্ভুল বর্তমান সনাক্তকরণ:

U-আকৃতির ক্লোজড ম্যাগনেটিক সার্কিট ডিজাইন উচ্চ চৌম্বকীয় যুগল দক্ষতা নিশ্চিত করে, বর্তমান অনুপাত ≤ ±1%, ভাল রৈখিকতার ত্রুটি সহ, এবং শিল্প-স্তরের পরিমাপের প্রয়োজনীয়তা পূরণ করে 0.1A থেকে 100A পর্যন্ত স্রোত নির্ভুলভাবে সনাক্ত করতে পারে।

উচ্চ-কর্মক্ষমতা সাধারণ-মোড হস্তক্ষেপ দমন:

সিমেট্রিকাল উইন্ডিংগুলির সাথে মিলিত ফেরাইট কোরটি সাধারণ-মোড হস্তক্ষেপের জন্য একটি উচ্চ প্রতিবন্ধকতা উপস্থাপন করে, কার্যকরভাবে শক্তির শব্দ, ইলেক্ট্রোম্যাগনেটিক বিকিরণ এবং অন্যান্য হস্তক্ষেপ সংকেত কমিয়ে দেয়, যা সরঞ্জামগুলিকে ইএমসি সার্টিফিকেশন যেমন CE, FCC এবং CQC পাস করতে সহায়তা করে।

ব্রডব্যান্ড অভিযোজনযোগ্যতা:

UU কারেন্ট ট্রান্সফরমার ফিল্টারের কাজের ফ্রিকোয়েন্সি পরিসর 50Hz থেকে 100MHz কভার করে, শিল্প ফ্রিকোয়েন্সি স্রোত সনাক্তকরণ এবং উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপের দমন উভয়েরই ভারসাম্য বজায় রাখে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেমন বিদ্যুৎ সরবরাহ, ফ্রিকোয়েন্সি রূপান্তরকারী এবং ফটোভোলটাইক ইনভার্টারগুলি স্যুইচ করা।

উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব:

ক্লোজড ম্যাগনেটিক সার্কিট ডিজাইন চৌম্বকীয় ফুটো কমায়, ধাতব ক্ল্যাম্পগুলি যান্ত্রিক শক্তি বাড়ায়, ঘূর্ণন ঘনিষ্ঠভাবে চৌম্বকীয় কোরের সাথে মিলিত হয় কোন শিথিল হওয়ার ঝুঁকি ছাড়াই। অপারেটিং তাপমাত্রা পরিসীমা -40℃ থেকে +125℃, শিল্প এবং স্বয়ংচালিত-গ্রেড পরিবেশের প্রয়োজনীয়তা পূরণ করে।

উল্লেখযোগ্য খরচ-কার্যকারিতা:

বর্তমান ট্রান্সফরমার এবং কমন-মোড ইন্ডাক্টর আলাদাভাবে ব্যবহারের তুলনায়, ইন্টিগ্রেটেড ডিজাইন ক্রয় এবং ইনস্টলেশন খরচ কমায়, উত্পাদন দক্ষতা বাড়ায় এবং বড়-স্কেল ব্যাচ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

স্পেসিফিকেশন এবং মডেল:

UU9.8 / UU10.5 / UU15.7 / UU16

U-আকৃতির বন্ধ চৌম্বকীয় কোর দুটি প্রতিসাম্য U-আকৃতির ম্যাঙ্গানিজ-জিঙ্ক ফেরাইট/নিকেল-জিঙ্ক ফেরাইট চৌম্বকীয় কোর দ্বারা গঠিত যা একসঙ্গে যুক্ত। এটি ফ্রেমের সাথে একত্রিত হয়ে একটি বন্ধ চৌম্বকীয় সার্কিট তৈরি করে। এটিতে উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং কম চৌম্বকীয় প্রতিরোধ ক্ষমতা রয়েছে, যা চৌম্বক ক্ষেত্রকে কেন্দ্রীভূত করতে পারে এবং চৌম্বকীয় ফুটো কমাতে পারে।

ডাবল-ওয়াইন্ডিং স্ট্রাকচারে মেইন উইন্ডিং (প্রাথমিক সাইড) এবং অক্সিলিয়ারি উইন্ডিং (সেকেন্ডারি সাইড) থাকে: মেইন ওয়াইন্ডিং এর কম বাঁক এবং একটি ঘন তারের ব্যাস থাকে এবং মাপা সার্কিটের সাথে সিরিজে সংযুক্ত থাকে; অক্জিলিয়ারী ওয়াইন্ডিং এর আরও বাঁক এবং একটি পাতলা তারের ব্যাস রয়েছে এবং এটি সিগন্যাল আউটপুট এবং ফিল্টারিংয়ের জন্য ব্যবহৃত হয়। সাধারণ-মোড দমন এবং বর্তমান সনাক্তকরণের নির্ভুলতা নিশ্চিত করার জন্য দুটি উইন্ডিং ফ্রেমে প্রতিসাম্যভাবে ক্ষতবিক্ষত।

UU বর্তমান ট্রান্সফরমার ফিল্টার, তার সমন্বিত নকশা, উচ্চ-নির্ভুলতা সনাক্তকরণ এবং শক্তিশালী ফিল্টারিং ক্ষমতা সহ, আধুনিক ইলেকট্রনিক ডিভাইসগুলিতে বর্তমান পর্যবেক্ষণ এবং EMC পরিচালনার জন্য একটি আদর্শ পছন্দ হয়ে উঠেছে। এটি ব্যবহারিকতা, অর্থনীতি এবং নির্ভরযোগ্যতাকে একত্রিত করে এবং সাধারণ-মোড ফিল্টার ইনডাক্টর, ড্রাইভ ট্রান্সফরমার, বর্তমান ট্রান্সফরমার ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

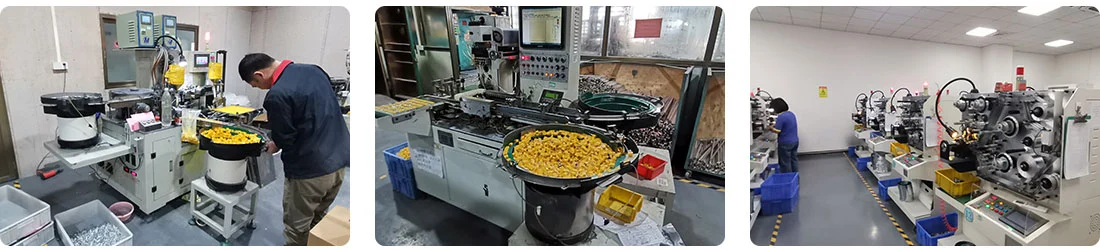

কোম্পানির শক্তি

Guangdong Haoer Electronics Co., Ltd., 2008 সালের শিল্প ক্রিয়াকলাপগুলির সাথে নির্ভুল চৌম্বকীয় উপাদানগুলির একটি বিশেষজ্ঞ প্রস্তুতকারক, উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার, ফিল্টার এবং ইন্ডাক্টরগুলির উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে৷ আলো, গৃহস্থালী যন্ত্রপাতি, ফটোভোলটাইকস, ইউপিএস, স্বয়ংচালিত ইলেকট্রনিক্স এবং নেটওয়ার্ক যোগাযোগে উন্নত অ্যাপ্লিকেশনের জন্য এই উপাদানগুলি অপরিহার্য।

কোম্পানির উৎপাদন ক্ষমতা উল্লেখযোগ্য: Foshan-এ একাধিক ম্যানুফ্যাকচারিং সাইট, 1,000-এর বেশি কর্মী, এবং 100 মিলিয়ন+ ইউনিটের বার্ষিক আউটপুট। পণ্যের নির্ভরযোগ্যতা নিশ্চিত করতে, হাওর স্বয়ংক্রিয় উত্পাদন এবং নির্ভুলতা পরীক্ষার পরিকাঠামোতে বিনিয়োগ করেছে এবং CQC, UL, ISO 9000, এবং TS 16949 এর মতো সার্টিফিকেশন ধারণ করেছে।

উদ্ভাবন, গুণগত নেতৃত্ব এবং সহযোগিতামূলক বৃদ্ধির নীতিগুলি মেনে চলা, হাওর ইলেকট্রনিক্স বিশ্বব্যাপী ইলেকট্রনিক্স বাজারের গতিশীল প্রয়োজনীয়তাগুলিকে মোকাবেলা করার জন্য তার প্রযুক্তিগত দক্ষতা বৃদ্ধি করে চলেছে।

সার্টিফিকেট
