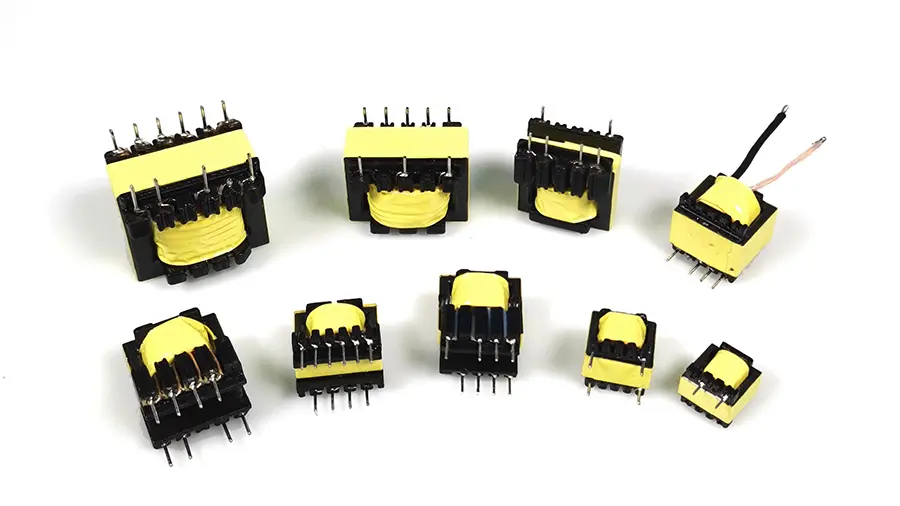

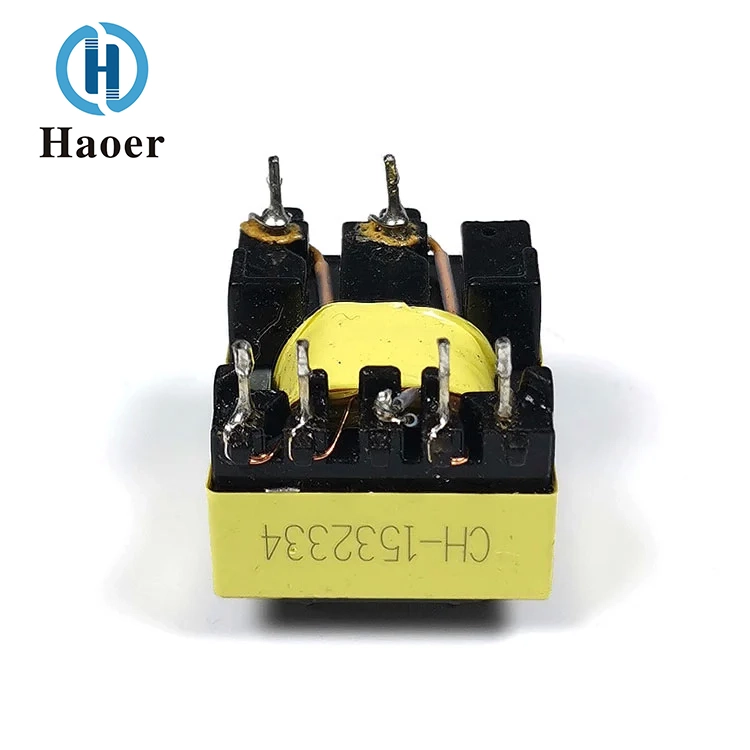

উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমারএমন উপাদান যা বিকল্প ভোল্টেজ, কারেন্ট এবং চরিত্রগত প্রতিবন্ধকতাকে রূপান্তর করে। যখন একটি বিকল্প কারেন্ট প্রাথমিক কয়েলের মধ্য দিয়ে প্রবাহিত হয়, তখন লোহার কোরে (বা চৌম্বকীয় কোর) একটি বিকল্প চৌম্বক প্রবাহ উৎপন্ন হয়, যার ফলে সেকেন্ডারি কয়েলে একটি কার্যকরী ভোল্টেজ (বা কারেন্ট) প্রবর্তিত হয়।
উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার একটি ট্রান্সফরমার কোর (বা চৌম্বকীয় কোর) এবং একটি ইলেক্ট্রোম্যাগনেটিক কয়েল দিয়ে গঠিত। ইলেক্ট্রোম্যাগনেটিক কয়েলে দুই বা ততোধিক উইন্ডিং থাকে। কয়েলে ঢোকানো ওয়াইন্ডিংকে প্রাইমারি উইন্ডিং বলা হয় এবং অন্যান্য উইন্ডিংকে সেকেন্ডারি উইন্ডিং বলা হয়। ট্রান্সফরমারের চৌম্বকীয় কোরের মধ্যে রয়েছে নলাকার চৌম্বকীয় কোর, RM টাইপ ম্যাগনেটিক কোর, E টাইপ ম্যাগনেটিক কোর, EC, ETD এবং EER টাইপ ম্যাগনেটিক কোর, EP টাইপ ম্যাগনেটিক কোর, রিং-আকৃতির ম্যাগনেটিক কোর, PQ টাইপ ম্যাগনেটিক কোর ইত্যাদি। এই ম্যাগনেটিক কোর ট্রান্সফর্মের অপারেশনের উপর কী প্রভাব ফেলে? নিম্নলিখিত একটি বিশদ বিশ্লেষণ প্রদান করতে পারেন.
ফ্রেম এবং উইন্ডিংগুলি মূলত চৌম্বকীয় কোর দ্বারা আবদ্ধ করা হয়, যার ফলে ইএমআই-এর বিরুদ্ধে চমৎকার প্রকৃত সুরক্ষা প্রভাব থাকে; ক্যান-টাইপ ম্যাগনেটিক কোরগুলির স্পেসিফিকেশনগুলি সমস্ত আইইসি মান মেনে চলে এবং উত্পাদনের সময় তাদের ভাল বিনিময়যোগ্যতা রয়েছে; এটি সহজ ফ্রেম টাইপ (পিন সন্নিবেশ ছাড়া) এবং PCB বোর্ড ইনস্টলেশন ফ্রেম টাইপ (পিন সন্নিবেশ সহ) প্রদান করতে পারে; ক্যান আকৃতির নকশার কারণে, অন্যান্য ধরণের একই স্পেসিফিকেশনের চৌম্বকীয় কোরের তুলনায় এটির দাম বেশি; এর আকৃতির কারণে, এটি তাপ পাইপ তাপ অপচয়ের জন্য উপযোগী নয়, তাই এটি উচ্চ শক্তি সহ পাওয়ার ট্রান্সফরমার এবং ইন্ডাক্টরগুলিতে ব্যবহারের জন্য উপযুক্ত নয়।
নলাকার প্রকারের সাথে তুলনা করে, নলাকার প্রকারের দুটি প্রতিসম বাহু সরানো হয়েছে। এই নকশা তাপ পাইপ ঠান্ডা করার জন্য এবং বড় আকারের তারের জন্য আরও উপকারী; নলাকার প্রকারের সাথে তুলনা করে, এটি ইনস্টলেশনের প্রায় 40% স্থান সংরক্ষণ করে; ফ্রেম হয় সুই-আকৃতির বা পিন-সন্নিবেশ টাইপ হতে পারে; এটি একজোড়া লোহার ক্লিপ দিয়ে ইনস্টল করা যেতে পারে; আরএম টাইপ ম্যাগনেটিক কোরকে একটি সমতল আকৃতিতে তৈরি করা যেতে পারে (বর্তমান প্ল্যানার ট্রান্সফরমারের জন্য উপযুক্ত বা সরাসরি সার্কিট বোর্ড পাওয়ার সাপ্লাই সার্কিটে চৌম্বকীয় কোর একত্রিত করা যা ইতিমধ্যেই উইন্ডিং দিয়ে ডিজাইন করা হয়েছে); যদিও শিল্ডিং এফেক্টটি নলাকার টাইপের মতো ভালো নয়, তবুও এটি কার্যকর।
এই ধরনের চৌম্বকীয় কোরের একটি কাঠামো রয়েছে যা ই-টাইপ এবং ক্যান-টাইপের কাছাকাছি। ই-টাইপ ম্যাগনেটিক কোরের মতো, তারা বড় ক্রস-বিভাগীয় কন্ডাক্টরগুলিকে ফিট করার জন্য পর্যাপ্ত স্থান প্রদান করে (বিদ্যুত সরবরাহ পরিবর্তনে কম-ভোল্টেজের উচ্চ-কারেন্টের বর্তমান প্রবণতার জন্য উপযুক্ত); চৌম্বকীয় কোরের এই আকারটি তাপ পাইপের মাধ্যমে ভাল তাপ অপচয় করে; যেহেতু কেন্দ্র কলামটি নলাকার, একই ক্রস-সেকশনের সাথে আয়তক্ষেত্রাকারটির সাথে তুলনা করা হয়, তাই একটি একক-টার্ন ওয়াইন্ডিংয়ের দৈর্ঘ্য 11% হ্রাস পায়, যার ফলে তামার ক্ষয় 11% হ্রাস পায়, এবং চৌম্বকীয় কোরকে উচ্চ শক্তি প্রদান করতে সক্ষম করে; অধিকন্তু, কেন্দ্রের কলামটি নলাকার হওয়ায় আয়তক্ষেত্রাকার কেন্দ্র কলামের তীক্ষ্ণ কোণগুলির কারণে উইন্ডিং এর সময় উইন্ডিং ক্যাবলের ইনসুলেশন ক্ষতিগ্রস্থ হওয়ার নিরাপত্তার ঝুঁকিও রোধ করে।

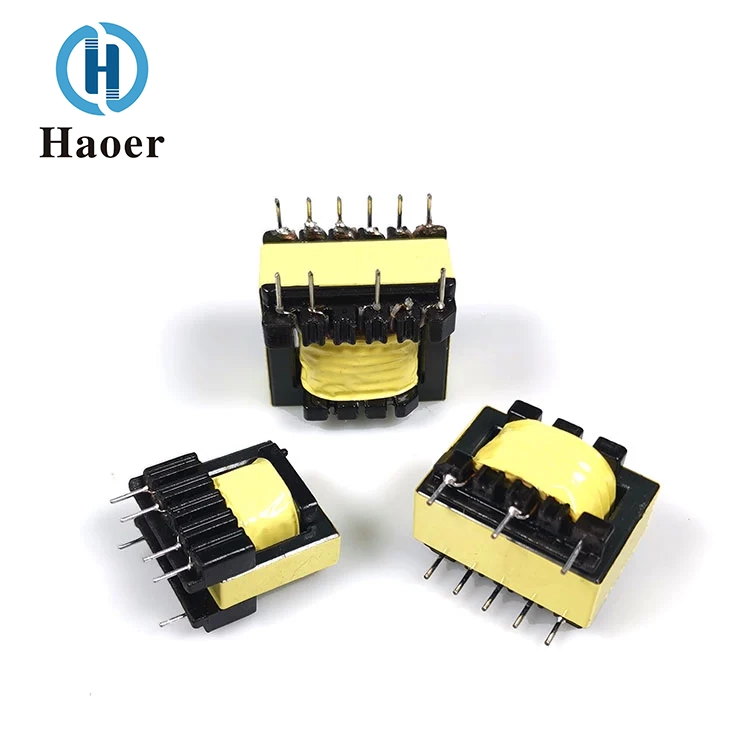

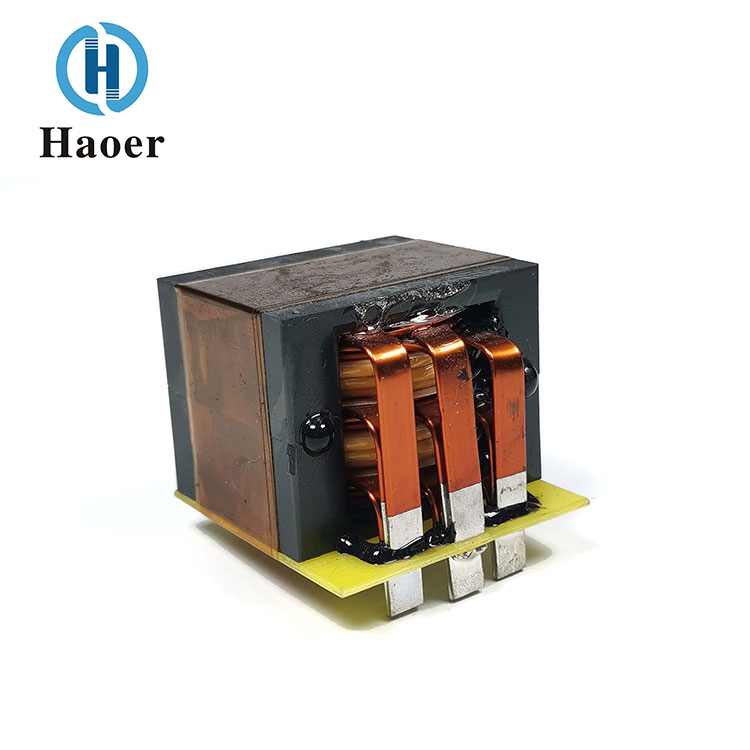

ই-টাইপ ম্যাগনেটিক কোরের দাম অনেক কম। উইন্ডিং এবং সমাবেশ প্রক্রিয়া খুব সহজ. এই ধরনের চৌম্বকীয় কোর বর্তমানে আকৃতিতে সবচেয়ে বেশি ব্যবহৃত হয়। যাইহোক, এর অপূর্ণতা হল যে এটি তার নিজস্ব সুরক্ষা প্রদান করতে পারে না। ই-টাইপ চৌম্বকীয় কোর বিভিন্ন দিকে ইনস্টল করা যেতে পারে এবং একটি বৃহত্তর আউটপুট শক্তি অর্জন করতে সিরিজে ব্যবহার করা যেতে পারে। এই চৌম্বকীয় কোরগুলি একটি সমতল আকারে তৈরি করা যেতে পারে (যা আজকাল প্ল্যানার ট্রান্সফরমারগুলির জন্য একটি খুব জনপ্রিয় চৌম্বকীয় কোর আকৃতি); তারা পিনবিহীন এবং পিন-টাইপ ফ্রেম প্রদান করতে পারে; এর চমৎকার তাপ পাইপ কুলিং এবং সিরিজে ব্যবহার করার ক্ষমতার কারণে, বেশিরভাগ উচ্চ-শক্তির ইন্ডাক্টর এবং ট্রান্সফরমার এই ধরনের চৌম্বকীয় কোর ব্যবহার করে।
EP টাইপ ম্যাগনেটিক কোরের রিং-আকৃতির কেন্দ্রীয় কলামের একটি ত্রিমাত্রিক গঠন রয়েছে। পিসিবি বোর্ডকে স্পর্শ করা লেজের প্রান্ত ছাড়াও, উইন্ডিং সম্পূর্ণরূপে আবদ্ধ থাকে, যার ফলে চমৎকার শিল্ডিং হয়। এই অনন্য আকৃতিটি দুটি চৌম্বকীয় কোরের সমাবেশের সময় পৃষ্ঠে উত্পন্ন বায়ু ব্যবধানের প্রভাবকে হ্রাস করে এবং একটি বৃহত্তর আয়তন এবং একটি উচ্চতর সামগ্রিক স্থান ব্যবহারের অনুপাত প্রদান করে।
নির্মাতাদের জন্য, রিং-আকৃতির চৌম্বকীয় কোর সবচেয়ে লাভজনক। দুটির মধ্যে তুলনামূলক বিভিন্ন চৌম্বকীয় কোরের মধ্যে, এটির দাম সবচেয়ে কম; ফ্রেমের প্রয়োগের কারণে, অতিরিক্ত এবং সমাবেশ খরচ শূন্য; যখন উপযুক্ত, এটি একটি উইন্ডিং মেশিন ব্যবহার করে ক্ষত হতে পারে; এর শিল্ডিং খুব ভালো।

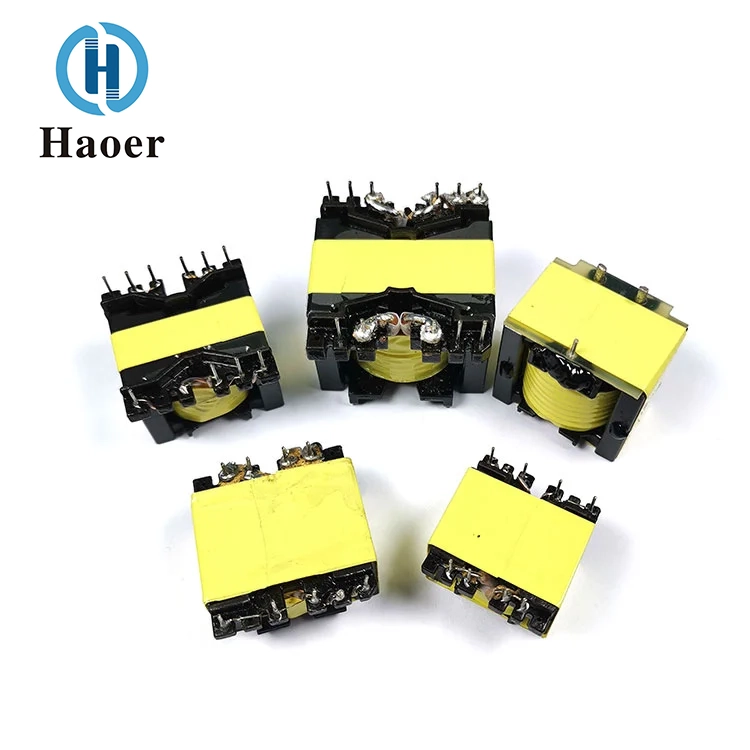

পিকিউ-টাইপ ম্যাগনেটিক কোরটি বিশেষভাবে বিদ্যুৎ সরবরাহের সুইচিংয়ে ব্যবহৃত ইন্ডাক্টর এবং ট্রান্সফরমারগুলির জন্য ডিজাইন করা হয়েছে। PQ আকৃতির নকশা আয়তন, চৌম্বকীয় কোরের ক্ষেত্রফল এবং ওয়াইন্ডিংয়ের মোট ক্ষেত্রফলের মধ্যে অনুপাত বাড়ায়; এই জাতীয় নকশা সর্বনিম্ন চৌম্বকীয় কোর সহ বৃহত্তম আবেশ এবং সর্বাধিক ঘুরার ক্ষেত্র সরবরাহ করা সম্ভব করে তোলে; এই নকশাটি সর্বনিম্ন PCB ইনস্টলেশনের স্থান দখল করার সময় ক্ষুদ্রতম ট্রান্সফরমার ভলিউম এবং নেট ওজন সহ সর্বাধিক আউটপুট শক্তি অর্জন করতে সক্ষম করে; একজোড়া লোহার ক্ল্যাম্প ব্যবহার করে এটি জায়গায় স্থির করা যেতে পারে; এই যুক্তিসঙ্গত নকশাটি চৌম্বকীয় কোরের চৌম্বকীয় পাথ ক্রস-সেকশনকে আরও অভিন্ন করে তোলে, এইভাবে এই ধরনের চৌম্বকীয় কোর কাঠামো সামগ্রিক নকশার অন্যান্য চৌম্বকীয় কোরের তুলনায় কাজের হটস্পটের সংখ্যা কমিয়ে দেয়।
